1、存储器配置ROM: OTP、1K*16位RAM: 48字节.
2、工作电压:VDD:2.4V-5.5V
3、3级低电压检测系统(LVD)
4、两个8位定时/计数器
5、3 个中断源

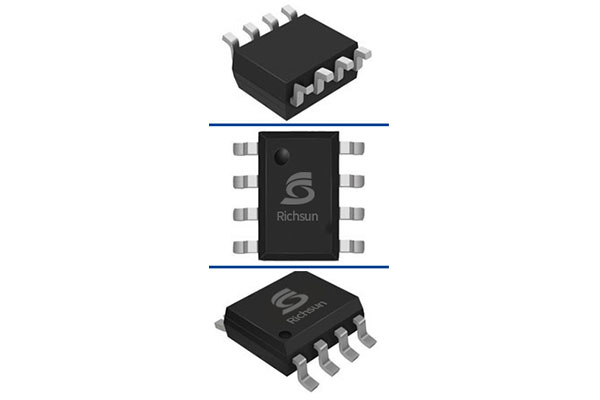

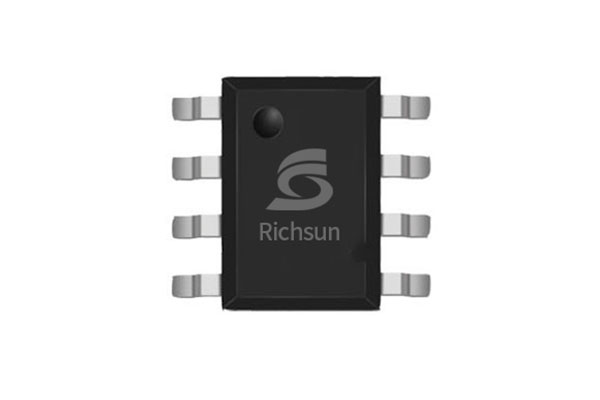

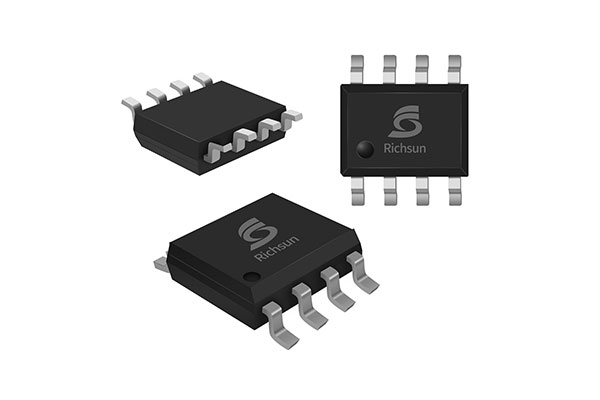

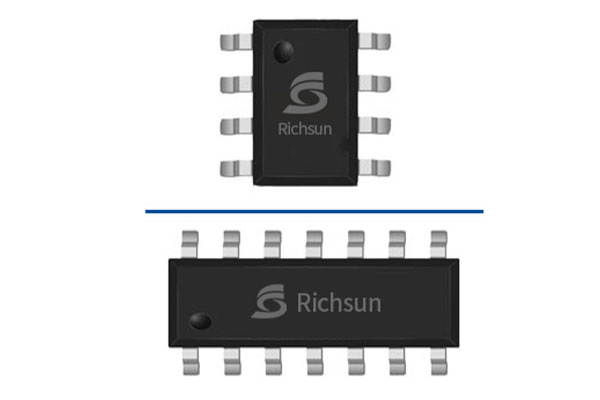

6、封装形式:DIP8 SOP8 DIP14 SOP14
功能特性
存储器配置:
OTP ROM空间: 1K* 16位。
RAM空间: 48字节。
Io 引脚配置
输入输出双向端口: P0、P1、P2、P5
单向输入引脚: P1.1
可编程的漏极开路引脚: P1.0
具有唤醒功能端口: P0、P1电平变化触发
内置上拉电阻端口: P0、 P1、P2、P5
外部中断引脚: P0.0 由寄存器
PEDGE控制,其触发方式为上升沿或下降沿
3级低电压检测系统(LVD)
可监控系统电源(若低于设定LVD则复位)
强大的指令系统
单周期指令系统(1T)
大部分指令只需要一个时钟周期
跳转指令JMP可在整个ROM区执行
子程序条用指令CALL可在整个ROM区执行
查表指令MOVC可寻址整个ROM区
工作电压:
VDD: 2.4V~5.5V
两个8位定时/计数器
TCO: 自动装载定时器/计数器/Buzzer输出。
T0:基本定时/计数器,具有0.5secc实时时钟功能(RTC)。
3个中断源:
2个内部中断源: T0、 TC0
1 个外部中断源: INTO
内置看门狗定时器,其时钟源由内部低
速RC振荡器提供(16KHz@3V,32KHz@5V)
双时钟系统
外部高速时钟: RC模式,高达10MHz.
外部高速时钟: 晶体模式,高达16 MHz.
内部高速时钟: 16MHz RC(Fcpu-Fosc/4- ~Fosc/16)
内部低速模式:RC振荡器,16KHz(3V),32KHz(5V)
工作模式
普通模式: 高、低速时钟同时工作。
低速模式:只有低速时钟工作。
睡眠模式:高、低速时钟都停止工作。
绿色模式:由T0周期性的唤醒。
封装形式
DIP8 SOP8 DIP14 SOP14

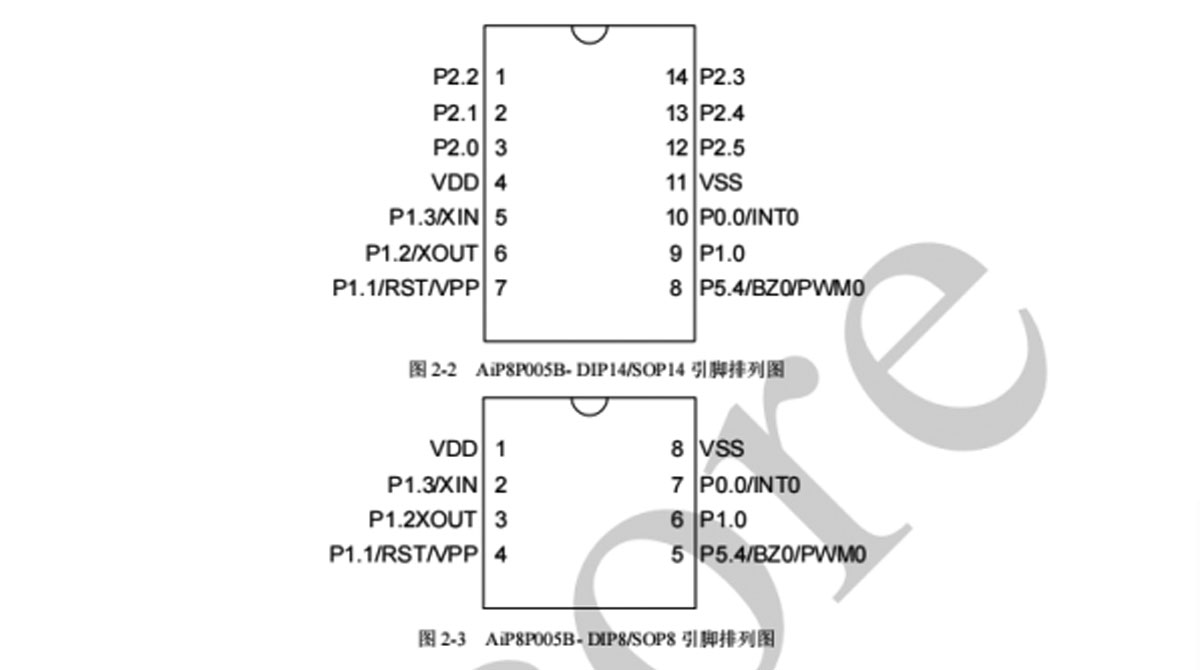

脚位图

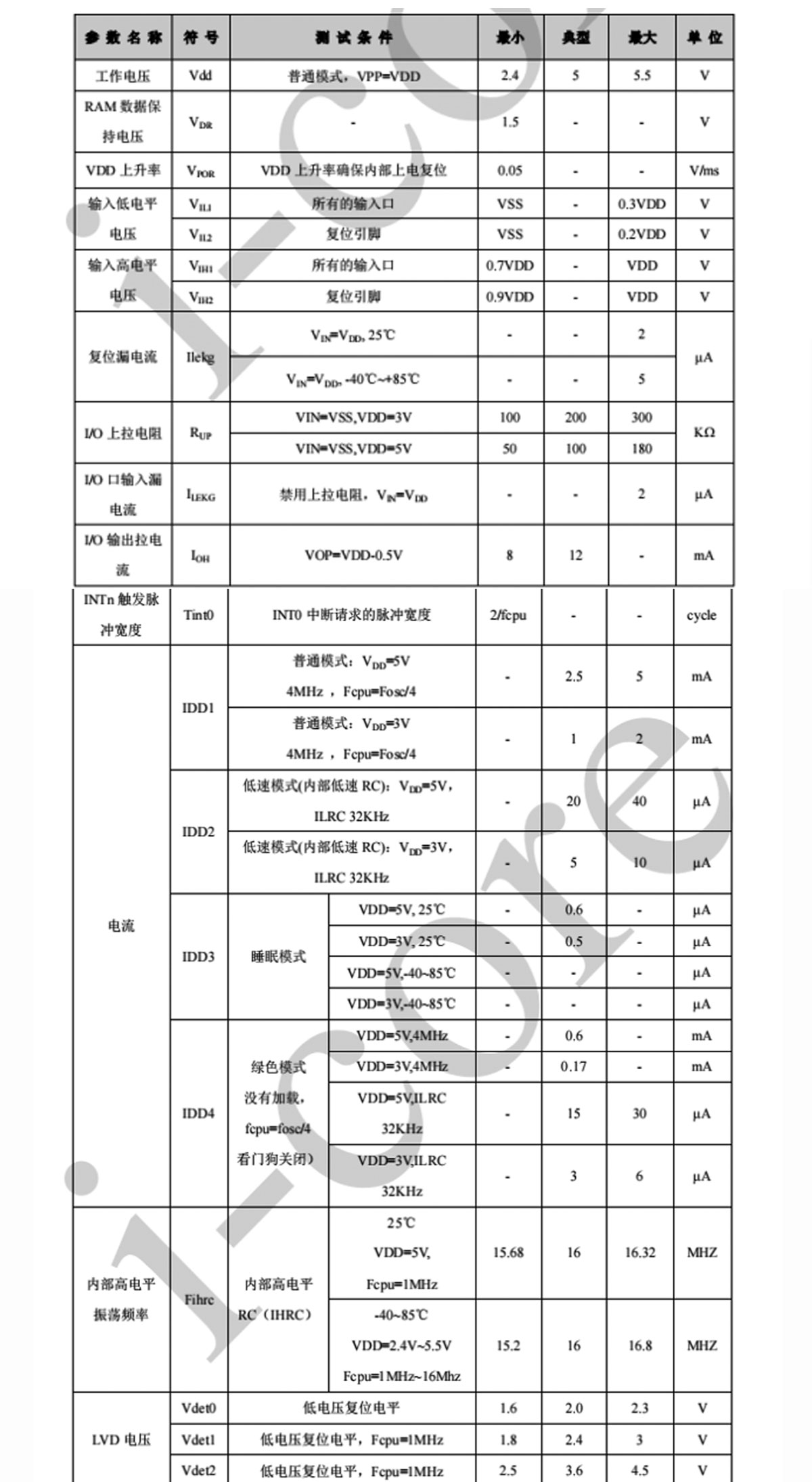

电气特性
